OPFOR: inapoi in viitor

Kh-32 acrosata Tu-22 - Sursa: reddit.com

Kh-32 acrosata Tu-22 – Sursa: reddit.com

Rusia se pregateste sa introduca in dotare o noua racheta de croaziera lansata aerian, Kh-32, ce va fi purtata de bombardierele Tu-22M3.

Stirea a trecut aproape neobservata, poate pentru ca Kh-32 este o versiune a Kh-22, o racheta absolut arhaica, in serviciu de peste 50 de ani. E greu de spus ce alta racheta de aceeasi varsta ar mai putea fi considerata viabila pentru a fi baza unei noi generatii.

Si totusi, poate ca rusii stiu ceva ce scapa celorlalti iar rachetele de croziera de tip Kh-22 sint viitorul.

Mai intai, pentru a intelege de ce Kh-22 e atat de speciala, trebuie examinata istoria din spatele aparitiei sale.

In anii ’50, aviatia sovietica avea o problema serioasa: bombardierele sale strategice, cu raza de actiune suficient de mare pentru a atinge SUA (adica turbopropulsoarele Tu-95) erau prea lente pentru a penetra apararea aeriana americana. Sovieticii lucrau la dezvoltarea rachetelor balistice intercontinentale dar tehnologia era foarte noua si departe de a fi un pariu sigur asa ca aviatia trebuia sa vina cu o alternativa. Ideea era de a folosi o racheta de croaziera cu raza lunga de actiune, care sa permita lansarea din afara razei de actiune a apararii AA americane si care sa compenseze viteza mica a platformei lansatoare prin viteza supersonica a rachetei, gratie folosirii unui motor turbojet.

Rezultatul a fost Kh-20, o racheta dezvoltata spre sfarsitul anilor ’50. Cum performantele cerute erau foarte similare cu cele ale avioanelor de vanatoare din epoca, si tehnologia si dimensiunile exterioare erau asemanatoare.

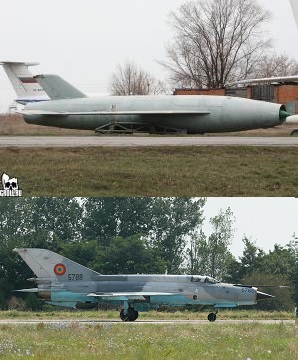

Sursa: tonnel-ufo-english.tk & targeta.co.uk

Sursa: tonnel-ufo-english.tk & targeta.co.uk



Kh-20 era o racheta monstruoasa, cu o lungime similara cu cea a MiG-ului 21 si o greutate chiar mai mare, cu cel putin 1 tona dar inspiratia a fost de fapt predecesorul sau, MiG-ul 19, inclusiv aripile in sageata. In fapt, sovieticii au folosit doua aparate MiG-19 ca surogat pentru testele echipamentelor ce urmau sa fie montate pe Kh-20, unul dintre MiG-urile 19 fiind o varianta fara pilot, cel mai probabi pentru testarea sistemului de ghidare.

Un clip care arata MiG-19 pilotat “lansat” de la bodul unui Tu-95 poate fi vazut mai jos.



Fata de MiG-19, Kh-20 avea un singul motor turbojet AL-7FK, ce ar fi asigurat o viteza maxima de M2 la o altitudine de croaziera de 20km. Racheta putea fi lansata de la maxim 800km de obiectiv, care putea fi o tinta terestra sau navala, racheta avand incarcatura nucleara sau clasica.

Dimensiunile Kh-20 retrictionau platforma lansator la Tu-95 insa chiar si asa, existau alte neajunsuri: viteza nu era suficienta pentru a scapa de apararea antiaeriana americana ce incepea sa fie dotata cu rachete Bomark iar pretul unui Tu-95 cu Kh-20 era de 40% din cel al foarte scumpelor R-7, primele ICBM-uri sovietice, care aveau insa o eficacitate mult mai mare.

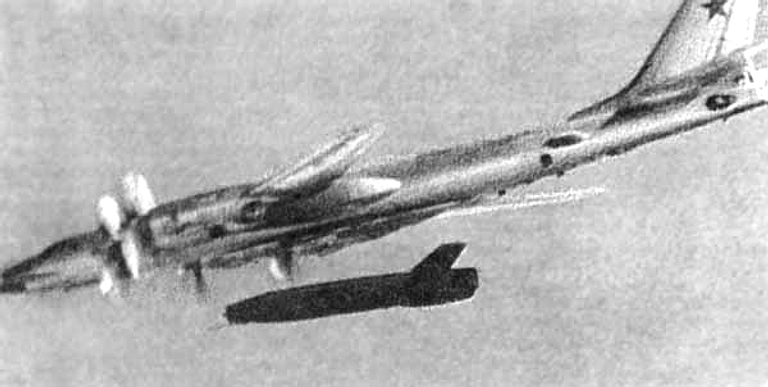

Tu-95 lansand Kh-20 - Sursa: ausairpower.net

Tu-95 lansand Kh-20 – Sursa: ausairpower.net



E interesant de mentionat ca americanii se luptau cu probleme similare, racheta lor lansata de la bordul bombardierelor strategice B-52 fiind AGM-28 Hound Dog.

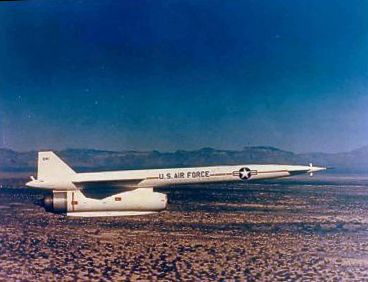

AGM-28 Hound Dog - Sursa: Wikipedia.org

AGM-28 Hound Dog – Sursa: Wikipedia.org



Solutia americana la problema supravietuirii Hound Dog la intalnirea cu apararea antiaeriana sovietica a fost zborul la altitudine foarte mica, cu ajutorul unui altimetru radar. Pe Hound Dog a fost testata inclusiv metoda de ghidare facuta faimoasa de Tomahawk, TERCOM. Americanii au “impachetat” toate tehnologiile dezvoltate pe Hound Dog pe viitoarea generatie de rachete de croaziera, care veneau in plus cu motoare turbofan, rezultand practic arhetipul rachetelor de croaziera moderne.

Nu a fost si calea aleasa de sovietici, care in loc sa aleaga scaderea altitudinii de zbor, s-au axat pe cresterea vitezei. Inlocuitoarea Kh-20 a fost Kh-22, a carei propulsie se baza pe un motor racheta cu combustibil lichid, ce ii asigura o viteza maxima de aproximativ M4 la o altitudine maxima de 27km. Unele surse mentioneaza atingerea, in teste, a unei viteze de M6 si a unei altitudini de 70km. Ca si predecesoarea Kh-20, si Kh-22 venea in versiuni cu incarcatura de lupta clasica sau nucleara si putea fi folosita atat impotriva tintelor navale cat si a celor terestre.

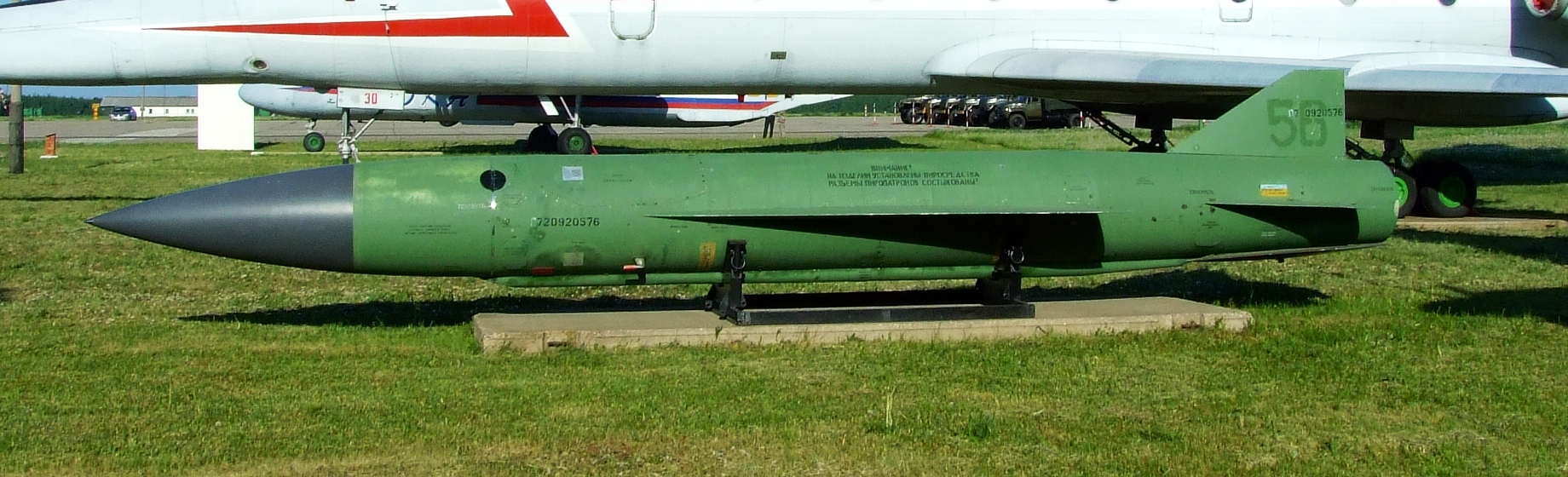

Raduga Kh-22 - Sursa: commons.wikimedia.org

Raduga Kh-22 – Sursa: commons.wikimedia.org



Greutatea de “doar” 5-6 tone ii permitea sa fie folosita nu numai de pe vechile Tu-95 dar si de pe mult mai periculoasele Tu-22. Kh-22 a devenit arma anti-portavion favorita a aviatiei sovietice si a fost unul din motivele dezvoltarii sistemului antiaerian Aegis american.

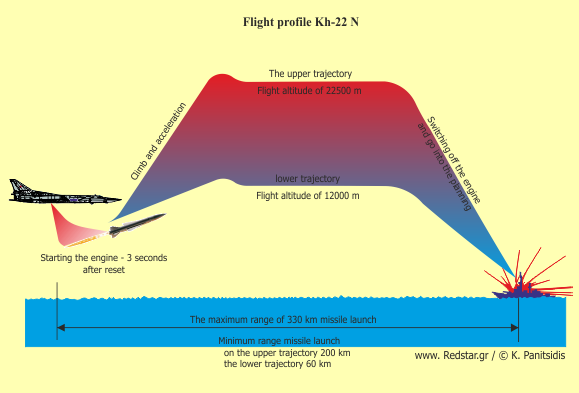

Tu-22 si Kh-22 vs albastri - Sursa: redstar.gr

Tu-22 si Kh-22 vs albastri – Sursa: redstar.gr



In ciuda performantelor deosebite, Kh-22 era totusi o racheta ce folosea tehnologii relativ putin sofisticate de la inceputul anilor ’60, tehnologii ce fusesera deja testate pe alte sisteme. Raspunzator pentru performantele dinamice era motorul racheta cu combustibil lichid Isayev R-201-300, similar ca tehnologie cu S2.722 al P-15 Termit si S2.711/S2.720 ale S-75 (SA-2).

Comparatia cu SA-2 e de altfel foarte interesanta, motorul Kh-22 dezvoltand o tractiune maxima de aproximativ 2,5 mai mare decat SA-2 insa Kh-22 e si de aproximativ 4 ori mai grea, cu o incarcatura de lupta de 5 ori mai mare. SA-2 atinge o viteza maxima similara, M4, si o altitudine maxima ceva mai mare, de 30km, insa, cum SA-2 e lansata de la sol si motorul nu are un mod de lucru de croaziera, “economicos”,  razele de actiune nu sint comparabile.

Foarte bine - Sursa: desuarchive.org

Foarte bine – Sursa: desuarchive.org



Cand toata lumea s-ar fi asteptat la inlocuirea Kh-22 cu o racheta de croaziera “normala” – subsonica, evoluand la mica altitudine – rusii au decis reutilizarea tehnologiei sub forma Kh-32, poate un semn al interesului cu care sint privite acum armele hipersonice. Desi Kh-32 ar atinge in mod oficial “doar” M4 (la o altitudine maxima de 40km), racheta este destul de apropiata de limita regimului hipersonic (M5) pentru a fi considerata aproape-hipersonica. Avand in vedere tehnologia anilor ’60, nu e rau.



In caz ca cineva se intreaba, da, Tu-22M3 sint bombardierele desfasurate de Rusia in Crimeea dupa ocuparea peninsulei deci Kh-32 vor fi alaturi de Yakhont printre cele mai serioase amenintari aeriene pentru navele NATO de la Marea Neagra.
