A omorat postcombustia IAR-ul 93?

Sursa: cartula.ro

Sursa: cartula.ro

Problema avuta de IAR-93 in ceea ce priveste lipsa tractiunii este arhicunoscuta si este unul din principalele motive pentru esecul (relativ) inregistrat de primul avion cu propulsie reactiva produs de Romania.

Ca o scurta recapitulare, problema a fost cauzata de restrictia, impusa de Occident, vanzarii unor motoare cu tractiune suficienta statelor estice.

Asa s-a ajuns ca Romania si Iugoslavia sa foloseasca un motor britanic Rolls Royce Viper, conceput initial pentru a echipa avioane tinta fara pilot si ca atare avand o tractiune limitata. Viper-ul platea tribut originii sale ca motor de unica folosinta, fiind un turbojet extrem de simplu insa relativ ineficient, cu tractiune scazuta si consum mare de carburant.

Solutia a fost ca IAR-93/J-22 sa foloseasca doua asemenea motoare, in realitate insa doar transformarea intr-un bombardier multimotor ar fi rezolvat lipsa tractiunii.
Cealalta optiune era bineinteles cresterea tractiunii motoarelor.

Ca o paranteza, tractiunea unui turboreactor depinde de doi factori principali: volumul de aer antrenat si viteza cu care acesta este expulzat.
Pentru a creste deci tractiunea unui motor turbojet dat exista doua metode: fie este marita viteza gazelor, fie este crescut volumul de aer aspirat.
Viteza gazelor poate fi crescuta fie printr-o reproiectare a motorului si utilizarea unor materiale mai performante fie prin montarea unei camere de postcombustie, solutie ce nu necesita modificarea motorului in sine.

Cresterea volumului de aer necesita schimbari mai ample, incepand cu prizele de admisie si implicand modificarea motorului, cel mai simplu mod fiind adaugarea unui ventilator si transformarea turbojet-ului in turbofan.

Pentru IAR-93 s-a ales cea mai simpla cale, adica fara modificari asupra structurii si a motorului, folosindu-se solutia postcombustiei. Teoretic, fortajul ar fi trebuit sa asigure un plus de tractiune in momentele critice, mai ales la decolare. Cateva detalii anectodice ale instalarii Viper-urilor cu postcombustie pot fi citite in excelentul serial dedicat IAR-93 de pe blogul lui Neamtu Tiganu.

Dezavantajele s-au dovedit insa imense: camera de postcombustie a ingreunat avionul, necesitand instalarea unui lest pentru restabilirea centrajului, consumul de carburant, care nu era de la inceput punctul forte al Viper-ului, exploda la fiecare folosire a fortajului, lucru care se intampla in general la decolare adica in cel mai prost moment posibil din punct de vedere al eficientei.

Ideea cresterii tractiunii unui turbojet prin folosirea postcombustiei, la un avion subsonic, a fost nu proasta ci catastrofala.
Rezultatul a fost un avion ce cara o cantitate de metal inutila in majoritatea timpului, penalizand sarcina utila, cu un consum execrabil atunci cand totusi fortajul era folosit.
Drumul asta nu putea duce decat la scoaterea IAR-93 din serviciu, pe motiv de performante slabe.

Daca nu ar fi existat nici o alternativa, s-ar putea considera ca s-a facut tot ce era permis de tehnologia si politica vremii iar esecul proiectului ar putea fi trecut la capitolul castig de experienta.

Nu e vorba de remotorizari imposibile, de folosirea unor materiale exotice pentru scaderea greutatii, configuratii aerodinamice avantgardiste precum aripioarele canard sau, Doamne-fereste, eliminarea lestului si instalarea unui sistem fly-by-wire care sa permita echilibrarea avionului pe cale artificiala.

O metoda mai ieftina si relativ simpla a fost folosita de General Electric pentru cresterea tractiunii motorului turbojet CJ610, versiune a faimosului J-85, un motor care prezinta multe similaritati cu Viper-ul, inclusiv originea ca motor destinat avioanelor fara pilot.

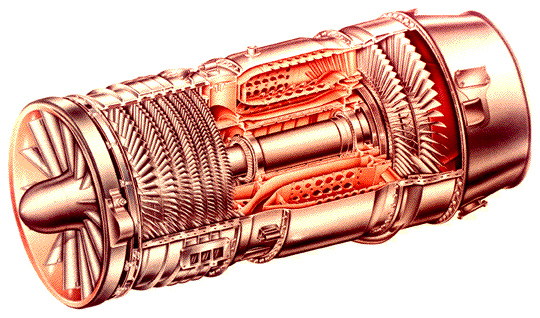

GE J85 - Sursa: 456fis.org

GE J85 – Sursa: 456fis.org



Solutia a constat in transformarea turbojetului intr-un turbofan, numit CF700, prin instalarea unui ventilator antrenat de o turbina separata, ansamblu montat intr-o pozitie neobisnuita, in partea din spate a motorului, in locul camerei de postcombustie.

CF700 - Sursa: aircraftenginedesign.com

CF700 – Sursa: aircraftenginedesign.com



Avantajul major a fost faptul ca motorul de baza nu a trebuit modificat, costul conversiei fiind astfel destul de scazut.

Desi nu este cea mai eficienta solutie, conversia a permis cresterea tractiunii cu aproximativ 40% si reducerea consumului de carburant cu aproxmativ 30%.

Evident, dezavantajele au constat in dimensiunile si greutatea crescuta a noului motor, din cauza ansamblului ventilator, insa fata de varianta cu camera de postcombustie, avantajul net al ventilatorului era folosirea pe toata durata functionarii motorului, si nu doar la decolare, pe langa scaderea consumului specific.

CF700 - Sursa: General Electric

CF700 – Sursa: General Electric



O eventuala modificare a motoarelor Viper dupa modelul CJ610/CF700 nu ar fi rezolvat totul, greutatea crescuta fiind inca o problema, insa cel putin ar fi asigurat o tractiune crescuta in toate regimurile de zbor si o scadere a consumului specific, cu pretul unor modificari structurale inevitabile.

IAR-93 modificat in aceasta varianta nu ar fi rupt gura targului dar poate ca ar fi fost considerat inca destul de util pentru a nu fi retras asa de devreme.

PS. In cazul in care se doreste inca modernizarea IAR-99 fara schimbarea motorului sau re-proiectarea profunda a acestuia, calea CJ610/CF700 este inca valabila.
